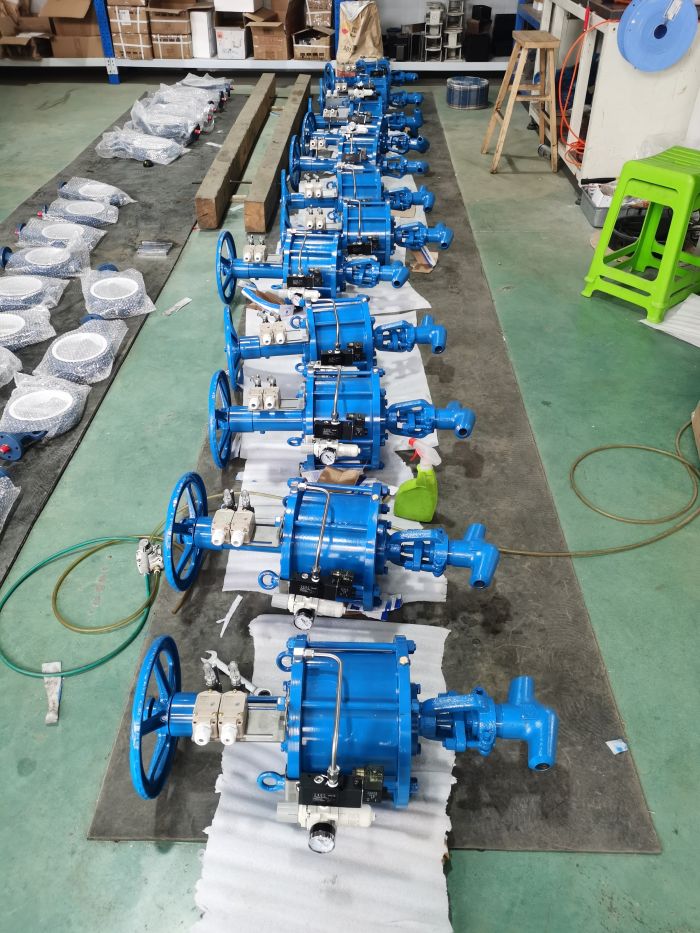

■ 产品概述
本公司经营的气动高压截止阀适用于公称压力PN20～32MPa及P54/100V-P57/170V ，工作温度≤540℃(其中P57/170V工作温度为570℃)的石油、化工 、水力 、火力电站各种系统的管路中，切断或接通管路介质。
■ 产品特点
1、产品设计制造按ANSIB16.34、E101标准，可与进口设备配备使用。
2、阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。
3、阀瓣和阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成。
4、阀盖填料函深度合理，填料加缓蚀剂，密封可靠，开关平稳。
5、阀门具有上密封结构，保证阀门开启运行时不经阀杆外漏。
■ 主要技术参数
|
阀体型式
|
高压锻造阀
|
|
阀芯型式
|
柱塞式(锥面)
|
|
公称通径
|
DN10 ～ DN100
|
|
公称压力
|
PN20.0～32.0MPa
|
|
连接形式
|
焊接式 (对焊、承插焊)
|
■ 主要零件材料
|
1
|
阀体
|
WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV
|
|
2
|
阀芯
|
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
|
|
3
|
阀杆
|
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
|
|
4
|
阀盖
|
WCB-35、WC6-12Cr1MoV、WC9-12Cr1MoV
|
|
5
|
填料
|
柔性石墨、PTFE
|
|
6
|
填料压盖
|
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
|
|
7
|
电动执行器
|
壳体(HT200、WCB)
|
■ 主要性能规范
|
试验压力(MPa)
|
公称压力(MPa)
|
压力级(class)
|
JIS(K)
|
|
16.0
|
20.0
|
25.0
|
32.0
|
900
|
1500
|
20K
|
40K
|
|
强度试验
|
24.0
|
30.0
|
37.5
|
48.0
|
22.5
|
39.0
|
7.5
|
16.5
|
|
密封试验
|
17.6
|
22.0
|
27.5
|
35.2
|
16.5
|
28.6
|
5.5
|
12.1
|
|
工作温度
|
≤425℃
|
|
适用介质
|
水、蒸汽、腐蚀性介质
|
■ 主要外形及连接尺寸
|
DN
|
L
|
H
|
W
|
W1
|
国标50～200
美标 2"～8"
|
由于该气动阀门为订做产品，所有外型结构尺寸需以工程师现场设计为准，如需详细产品技术资料及连接尺寸，请与我公司技术部或者销售部联系，公司技术人员会为您提供完整的图纸及技术资料。
|
