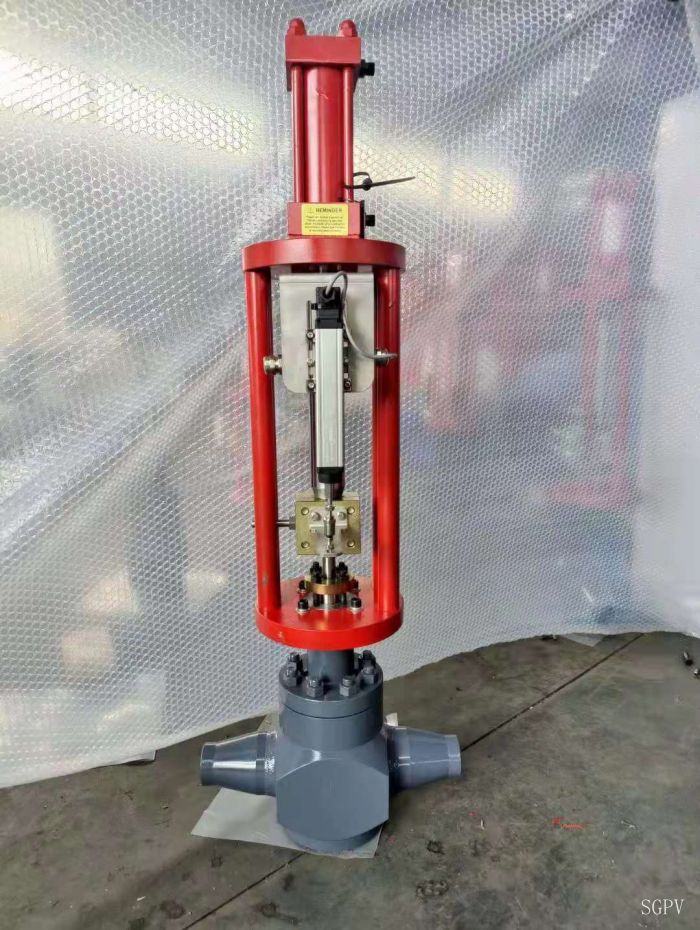

液动执行器是以液压动力油驱动阀门开闭的阀门执行器。直行程液动执行器主要控制截止阀，闸阀等直行程开启的阀门。

液动执行器根据作用方式不同可分为双作用液动执行器和单作用液动执行器。打开和关闭阀门全部是通过动力油驱动的叫双作用液动执行器；打开或者关闭通过动力油驱动，相反是通过机械复位完成动作的叫单作用液动执行器。单作用液动执行器可实现三断保护功能（在断电，断控制信号和断动力源的情况下，可以自动关闭或者打开阀门）。

世格公司研发制造的液动执行器，还可以根据工作使用环境的不同，分为浸没型和非浸没型液动执行器。浸没型液动执行器可浸没在海水下30-60米海水中工作，可长期抗海水腐蚀。该执行器广泛应用于船舶制造，海洋工程以及海水潮汐发电等特殊工况环境。

二、直行程液动执行器的技术特点

1、直行程液动执行器采用衍磨后高强度冷拔无缝钢管加活塞结构设计，体积小巧，坚固耐用，输出效率高，输出力范围广阔；

2、液压系统的高压动力，使得液压执行机构具有比气动、电动等其它执行机构更小的重量；

3、油箱、电机、液压泵、蓄能器等按用户要求有机结合，组成稳定可靠的液压动力源，既能满足普通需要，也能满足电源可靠性较低的场合；

4、压力、流量、方向控制阀的组合及丰富的电器控制元件构成各种液压控制系统，可以满足用户的不同功能和防护防爆要求；

5、液压介质的不可压缩及系统零泄漏、高保压的实现，使电液联动执行机构有极高的定位特性；

6、可实现阀门失电打开、关闭等紧急自保功能；

7、可实现阀门快速关闭和快速打开功能；

8、在高温易燃场合可使用难燃液压液体为介质(如水-乙二醇乳化液等)；

9、通过比例、伺服阀可实现高精度位置控制和速度控制，从而实现阀门的调节特性。

三、产品质量保证

执行机构严格按ISO9001-2015质量体系进行生产；

执行机构出厂时100%进行检验，每套液动 （电液联动）执行机构都附有测试报告。

四、主要性能参数

1、输出推力：最大至4000KN

2、液压系统工作压力：低压至5MPa，中压至16MPa，高压至31.5MPa；

3、液压介质：液压油或其他难燃液体

4、环境温度：-30℃~+100℃(特殊温度根据客户要求)

五、直行程液动执行器选型说明

1、型号说明

2、根据打开&关闭阀门的输出力选择执行器大小

2-1 双作用直行程液压执行器选型:

在正常操作条件下，双作用直行程执行器考虑的安全系数为20%-30%

示例:

阀门需要关阀力=10KN,行程100mm

安全推力=10×（1+30%）=13KN

油源压力=10MPa

对照双作用直行程执行器推力参数表，选配双作用直行程执行器最小规格为FYG-DA40/18X110

2-2 单作用直行程液压执行器的选型 :

在正常操作工作条件下，单作用执行器考虑的安全系数为20%-30%。

示例：阀门需要关阀力=10KN，开阀行程100mm，关阀要求FC

安全推力=10×（1+30%）=13KN

油源压力=10MPa

对照单作用直行程执行器推力参数表，我们可以查到：

FYG-16R弹簧输出关阀力为：

阀板全关闭时：弹簧关阀推力F弹1=14.82KN

阀板全开启时：弹簧关阀推力F弹2=23.56KN

阀板全关闭时：油缸开阀拉力F油1=23.243KN

阀板全开启时：油缸开阀拉力F油2=14.503KN

所有输出力均我们的需求，由此选型：FYG-16SR80/30X110
