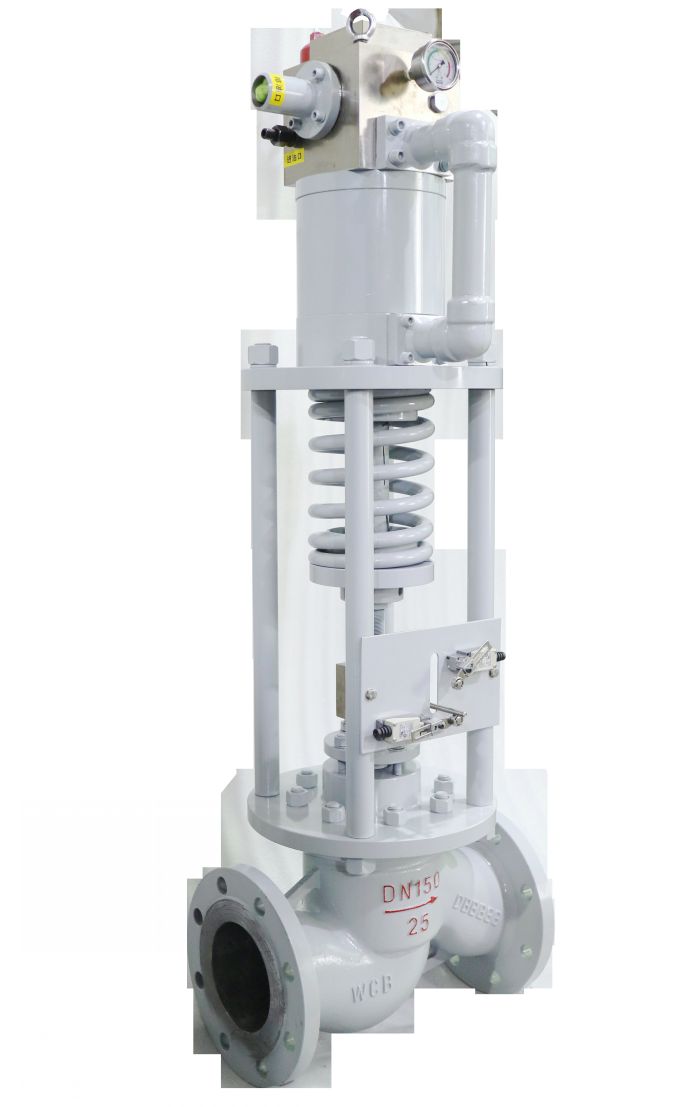

液动截止阀





  产品详细信息


主要特点

浙江世格流体生产的气、液动截止阀主要结构特点有:
1、选材考究,符合国内、外相关标准,结构合理,造型美观。
2、气、液动截止阀阀瓣、阀座密封面采用铁基合金堆焊或司太立(Stellite)钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用寿命长。
3、气、液动截止阀阀杆经调质及表面氮化处理,有良好的抗腐蚀性和抗擦伤性。
4、可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。
5、阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。
6、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成,密封可靠,更换填料可在不停机情况下进行,方便快捷,不影响系统运行。气、液动截止阀采用双作用气缸,利用上腔进气或者下腔进气来远距离控制阀门,操作方便、灵活。气缸使用介质:压缩空气,氮气。

气、液动截止阀结构简单、维护方便;工作行程小,开启关闭时间短;阀瓣与阀座密封面采用锥面密封,关闭摩擦力小,耐冲刷,密封可靠。气、液动截止阀的阀座可为更换式阀座,可任意组合与关闭件密封面材料的配对,以满足工况要求,延长使用寿命。

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

产品概述

气、液动截止阀结构图
气、液动截止阀结构图
气、液动截止阀主要零部件材料返回截止阀产品列表

阀体/阀盖
阀瓣 密封圈 阀杆 填料 适用介质 适用温度(≤℃)
WCB WCB+D507MO D577 2Crl3 柔性石墨 水、油品、蒸汽 425
ZGlCrl8Ni9Ti 0Crl8Ni9Ti Stellite12 Stellite6 lCrl8Ni9Ti PTFE 硝酸类 200
ZGlCrl8Ni2Mo2Ti CF8M Stellite12 lCrl8Ni2Mo2Ti lCrl8Ni2Mo2Ti PTFE 磷酸类、碱类、混酸 200
ZG00Crl7Nil4M02 CF3M Stellite12 Stel1ite6 316L PTFE 磷酸类、尿素、甲铵液 200
ZGlCr5MO ZGlCr5MO Stellite12 Stel1ite6 25Cr2Mo1VA 柔性石墨 水、油品、蒸汽 550
气、液动截止阀主要外形尺寸、连接尺寸及质量返回截止阀产品列表

公称压力PN(MPa)
公称通径DN(mm) 标准值 参考值
L D D1 n2 D6 b f f1 Z-φd L1
1.6 50 230 160 125 100   16 3   4-φ18 185
65 290 180 145 120   18 3   4-φ18 232
80 310 195 160 135   20 3   8-φ18 232
100 350 215 180 155   20 3   8-φ18 232
125 400 254 210 185   22 3   8-φ18 283
150 480 280 240 210   24 3   8-φ23 283
200 600 335 295 265   26 3   12-φ23 283
250 622 405 355 320   30 3   12-φ25 283
300 698 460 410 375   30 4   12-φ25 283
2.5 50 230 160 125 100   20 3   4-φ18 185
65 290 180 145 120   22 3   8-φ18 232
80 310 195 160 135   22 3   8-φ18 232
100 350 230 190 160   24 3   8-φ23 232
125 400 270 220 188   28 3   8-φ25 283
150 480 300 250 218   30 3   8-φ25 283
200 600 360 310 278   34 3   12-φ25 283
250 622 425 370 332   36 3   12-φ30 283
300 698 485 430 390   40 4   16-φ30 283
4.0 50 230 160 125 100 88 20 3 4 4-φ18 185
65 290 180 145 120 110 22 3 4 8-φ18 232
80 310 195 160 135 121 22 3 4 8-φ18 232
100 350 230 190 160 150 24 3 4.5 8-φ23 232
125 400 270 220 188 176 28 3 4.5 8-φ25 283
150 480 300 250 218 204 30 3 4.5 8-φ25 283
200 600 375 320 282 260 38 3 4.5 12-φ30 283
